电子签名屏 ZEV-ES212D是一款用于人证核验和手写电子签名的多功能签名屏设备。设备使用USB HID定制化通讯协议,采用USB显示和功能集成技术方案。设备功能包括屏幕显示和交互、安全签名、指纹采集、人脸摄像、居民身份证阅读、IC卡和非接卡读卡、声音播放、TF卡数字证书等,可根据无纸化业务流程的实际需要灵活配置设备功能。支持根据客户应用场景需要进行接口定制和配套功能集成二次开发。

  • 产品描述

【产品特点】
1)10.1英寸IPS显示屏,分辨率1280x800
2)原笔迹手写,压感1024/2048级(可选)
3)无线无源电磁笔
4)USB显示、数据传输、取电,一线完成
5)USB音频(可选)
6)摄像头、指纹仪、二代证、读卡器可选
7)公安部二代证标准版和金融版指纹可选
8)IC卡和非接触式读卡器(可选)
9)USB线盒,连接稳定,防松脱、防拆卸
10)支架倾角、摄像头角度、屏亮度可调

11)结构牢固,有手写笔插孔、绳孔、锁孔


【应用领域】

在各行业客户服务场景如数字化营业厅和服务窗口无纸化业务流程中,用于人证核验、电子单据填写、手写签名。目前应用领域:银行、保险、公积金、社保、政务、警务等.

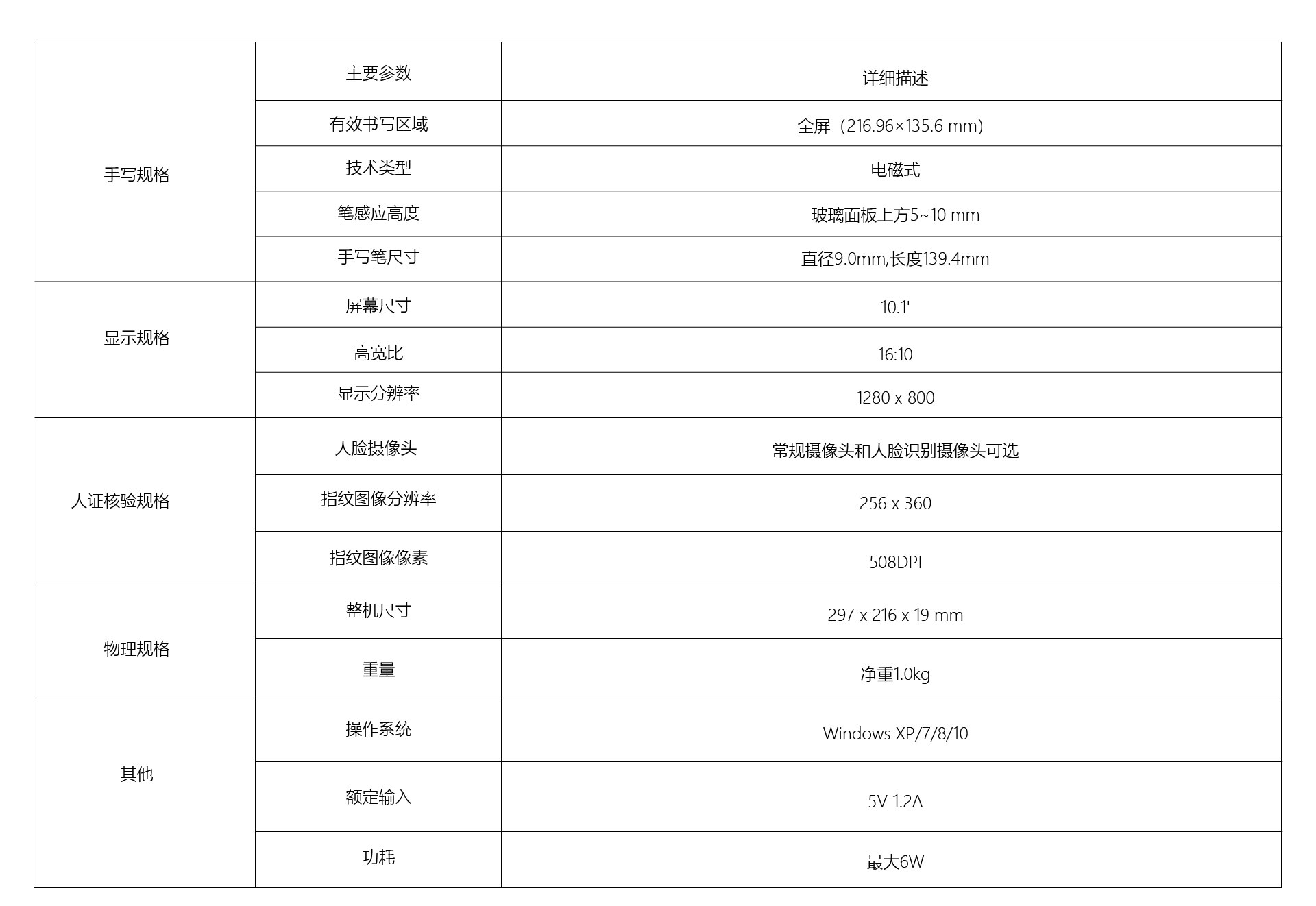

【技术参数】


显示规格:

手写签名规格:

显示屏幕类型

USB显示, TFT LCD IPS屏

技术类型

电磁式(Electromagnetic)

屏幕尺寸

10.1'(对角线)

分辨率

2540LPI/5080LPI(可选)

有效显示区域

216.96×135.6 mm

有效书写区域

全屏(216.96×135.6 mm)

高宽比

16:10

压感等级

1024级/2048级(可选)

显示分辨率

1280 x 800

响应速度

200 PPS(典型值)

像素尺寸

0.1695×0.1695 mm

坐标精度

屏幕中心±0.5mm,边角±2mm

亮度

220cd/m2(典型值)

握笔倾角

允许±50°

对比度

800:1(典型值)

笔感应高度

玻璃面板上方5~10 mm

颜色

16.7M

电磁笔类型

无线无源

响应时间

25 ms(典型值)

笔尖

可更换

可视角度

H170°,V170°,@CR≥10

手写笔尺寸

直径9.0mm,长度139.4mm

玻璃面板或触控屏

钢化玻璃, 电容触控(可选)

笔迹加密

DES, 国密SM4(可选)

>人证核验规格:

>物理规格:

指纹采集技术标准

公安部居民身份证标准版, 金融版可选

整机尺寸

297 x 216 x 19 mm

指纹图像分辨率

256 x 360

重量

净重1.0kg

指纹图像像素 508DPI 显示屏可调角度 平放0度, 支架: 6度
指纹采集响应时间<0.25s 摄像头可调角度 倾角0~75度

人脸摄像头

常规摄像头和人脸识别摄像头可选

笔座/笔槽

插笔孔

居民身份证阅读器 内置居民身份证阅读器(可选) 防盗结构 防盗锁孔, 笔绳孔
IC卡和非接卡读卡器 内置IC卡和非接卡读卡器(可选) 线缆固定方式 USB线可插拔, 通过线盒和线槽固定
USB扩展端口 可选 对外USB端口 2个端口可选
TF卡

内置

TF卡槽

线盒内可插拔

>电气规格:

>系统及软件支持:

额定输入 5V 1.2A 操作系统 Windows XP/7/8/10
功耗 最大6W 驱动程序 USB显示驱动
通讯接口 USB HID 接口程序 定制DLL
通讯电缆 USB+DC 2 in 1线缆, 长度2m

其它接口 TF卡 x1, USB Type-A x2, DC in 3.5mm x1 二次开发支持 摄像头、指纹仪、和二代证SDK
用户按键和指示灯 3key(显示开关和亮度调节), 指示灯LED x1 >产品认证:

声音播放和麦克风

USB音频, 1.5W 喇叭 x1 和MIC x1(可选)

安全/电磁兼容

CCC

电源适配器

5V2A

环境保护

RoHS
