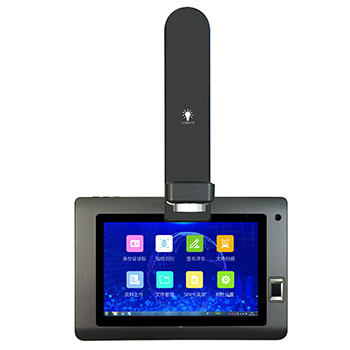

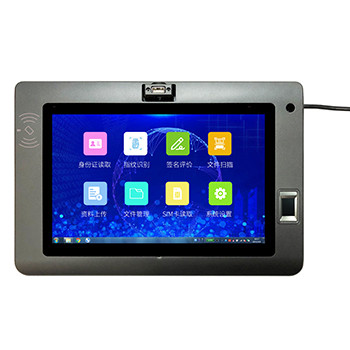

【产品特点】
1）10.1英寸IPS显示屏，分辨率1280x800
2）原笔迹手写，压感1024/2048级(可选)
3）无线无源电磁笔
4）USB显示、数据传输、取电，一线完成
5）USB音频(可选)
6）高拍仪、指纹仪、二代证、读卡器可选
7）公安部二代证标准版和金融版指纹可选
8）IC卡和非接触式读卡器(可选)
9）USB线盒，连接稳定，防松脱、防拆卸
10）支架倾角、摄像头角度、屏亮度可调
11）结构牢固，有手写笔插孔、绳孔、锁孔
【应用领域】
在各行业客户服务场景如数字化营业厅和服务窗口无纸化业务流程中，用于人证核验、电子单据填写、手写签名。目前应用领域：银行、保险、公积金、社保、政务、警务等

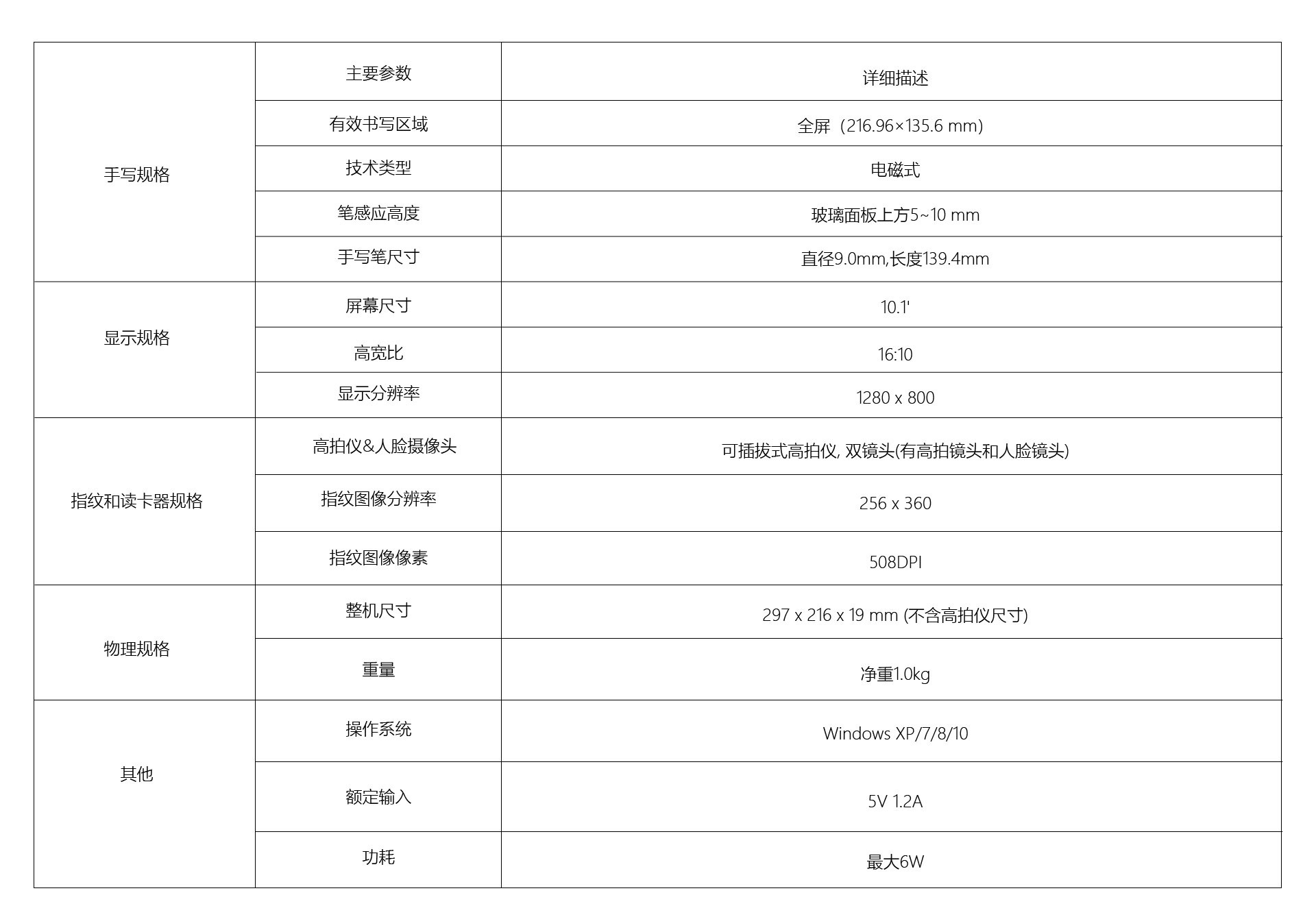

【技术参数】
显示规格： |
手写签名规格： |
显示屏幕类型 |
USB显示, TFT LCD IPS屏 |
技术类型 |
电磁式（Electromagnetic） |
屏幕尺寸 |
10.1'（对角线） |
分辨率 |
2540LPI/5080LPI（可选） |
有效显示区域 |
216.96×135.6 mm |
有效书写区域 |
全屏（216.96×135.6 mm） |
高宽比 |
16:10 |
压感等级 |
1024级/2048级（可选） |
显示分辨率 |
1280 x 800 |
响应速度 |
200 PPS（典型值） |
像素尺寸 |
0.1695×0.1695 mm |
坐标精度 |
屏幕中心±0.5mm，边角±2mm |
亮度 |
220cd/m2（典型值） |
握笔倾角 |
允许±50° |
对比度 |
800:1（典型值） |
笔感应高度 |
玻璃面板上方5~10 mm |
颜色 |
16.7M |
电磁笔类型 |
无线无源 |
响应时间 |
25 ms（典型值） |
笔尖 |
可更换 |
可视角度 |
H170°,V170°,@CR≥10 |
手写笔尺寸 |
直径9.0mm,长度139.4mm |
玻璃面板或触控屏 |
钢化玻璃, 电容触控（可选） |
笔迹加密 |
DES, 国密SM4（可选） |
>人证核验规格： |
>物理规格： |
指纹采集技术标准 |
公安部居民身份证标准版, 金融版可选 |
整机尺寸 |
297 x 216 x 19 mm (不含高拍仪尺寸) |
指纹图像分辨率 |
256 x 360 |
重量 |
净重1.0kg |
|
指纹图像像素 |
508DPI |
显示屏可调角度 |
平放0度, 支架: 6度 |
|
指纹采集响应时间 | <0.25s |
高拍仪拍摄范围 |
A4 |
高拍仪&人脸摄像头 |
可插拔式高拍仪, 双镜头(有高拍镜头和人脸镜头) |
笔座/笔槽 |
插笔孔 |
|
居民身份证阅读器 |
内置居民身份证阅读器（可选） |
防盗结构 |
防盗锁孔, 笔绳孔 |
|
IC卡和非接卡读卡器 |
内置IC卡和非接卡读卡器（可选） |
线缆固定方式 |
USB线可插拔, 通过线盒和线槽固定 |
|
USB扩展端口 |
可选 |
对外USB端口 |
2个端口可选 |
|
TF卡 |
内置 |
TF卡槽 |
线盒内可插拔 |
>电气规格： |
>系统及软件支持： |
|
额定输入 |
5V 1.2A |
操作系统 |
Windows XP/7/8/10 |
|
功耗 |
最大6W |
驱动程序 |
USB显示驱动 |
|
通讯接口 |
USB HID |
接口程序 |
定制DLL |
|
通讯电缆 |
USB+DC 2 in 1线缆, 长度2m |
|
|
|
其它接口 |
TF卡 x1, USB Type-A x2, DC in 3.5mm x1 |
二次开发支持 |
高拍仪(含摄像头)、指纹仪、和二代证SDK |
|
用户按键和指示灯 |
3key(显示开关和亮度调节), 电源指示灯LED x1 |
>产品认证： |
声音播放和麦克风 |
USB音频, 内置1.5W 喇叭 x1 和MIC x1（可选） |
安全/电磁兼容 |
CCC |
电源适配器 |
5V2A |
环境保护 |
RoHS |
